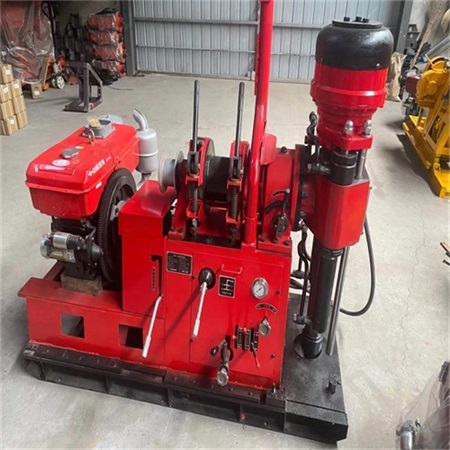

GXY-200型钻机与泥浆泵采用单机分别传动,机场布置比较灵活,可减少机场面积。岩芯钻机在普通钻机基础上增加钻机移位滑道、液压卡盘可实现更换钻具提高工作效率降低劳动强度。
GXY-200型钻机详细参数:
钻进深度 0~250m 钻杆直径 Φ42mm,Φ50mm,Φ60mm
钻孔倾角 0-360° 钻机外形尺寸(长宽高) 1860*780*1480mm
钻机重量(不包括动力) 800kg 主动钻杆 六方带槽53*Φ59*4500mm
立轴转速
动力机转速(r/min) 1460 1800
正转低速(r/min) 43:74:117:162 53:92:145:200
正转高速(r/min) 203:352:556:768 250:435:668:947
反转(r/min) 33:159 47:196
回转器
立轴行程 500mm 立轴大扭矩 2500N.m
立轴大起拔力 49kn 立轴大加压力 35kn
大起重力(低速单绳) 25kn 卷筒转速 34:59:94:129r/min
卷场机
钢丝绳提升速度(单绳单层) 0.38;0.66;1.05;1.44m/s
钢丝绳规格 Φ12.5mm
卷筒容绳量 30mm
移动装置
移动油缸行程 465mm
钻机离开孔口距离 330mm
油泵
油泵规格 CB-FC16-FL型
转速 500-2500r/min
排量 16ml/r
GXY-200型钻机动力配置:
YL60L-4电动机,功率15KW,转速1460r/min
2100柴油机,功率17.6KW,转速1800r/min
2S1115M柴油机,功率16.2KW,转速2200r/min
注:本钻机动力配备柴油机或电动机,需由用户订货时提出.
