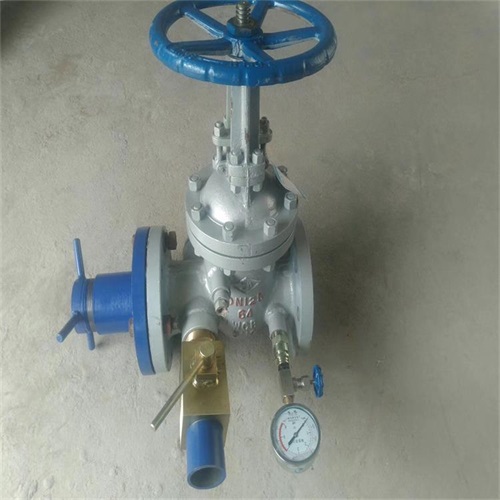

点击图片查看原图
有效解决现行规定中的不可控环节。解决孔口防控问题，使孔口具备带杆分流、密闭和测控的功能，紧急情况下可有效控制孔口，终解决了孔口防喷和反压的问题。
结构功能：
1、本套装置由二部分组成：旁通闸阀、钻杆控制器、简易钻杆控制器。钻杆控制器为闸阀内置式部件。
旁通闸阀以Z41H结构为基础，闸板能够提离过流通道，闸板一侧设有分流口，闸板两侧设有压力表安装孔，必要时可改为反注浆孔，封闭钻孔。
闸阀在钻杆及控制器撤离的情况下，可以关闭闸板。
钻杆控制器由法兰、套筒、活动挡板、胶圈、旋塞和手柄组成。
钻杆控制器能够抱紧、固定、密封钻杆，实现防喷、反压和分流的目的。
1、《金属非金属矿山规程GBl6423—2006》6．6．3．6和6．6．3．9条之规定
2、《矿井井下高压含水层探水钻探技术规范GB/T24505-2009》5.5之规定
3、《煤矿规程2010》289，290，291条之规定
4、《井下探放水技术规范MT/T632-1996》之规定
5、《公路隧道施工技术规范JTG F60—2009》11.2.7和11.2.8条之规定
7、《铁路隧道工程施工技术规程TB 10304-2009》4.0.10和4.0.11条之规定
8、法兰连接尺寸按GB/T 9113.2的规定。产品的外表面涂漆按JB/T 106的规定。
9、阀门的检验与试验按JB/T 9092的规定。阀门的标志按GB/T 12220的规定。
